计算机网络实用技术知识点之帧中继的帧格式

2007-01-19 15:19   【 】【我要纠错

  帧中继的帧格式

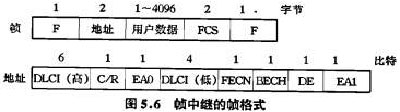

  帧中继的帧结构如图5.6所示,它类似于HDLC的帧格式,不过没有控制字段。

  帧中继的帧格式中,标志字段 F 和帧校验序列 FCS 的作用与 HDLC 中的类似。 F 字段用以标志帧的起始和结束,其比特模式为01111110,可采用0比特插入法实现数据的透明传输。 FCS 字段用于帧的检错,若传输中出错,参见图5.6):

  数据链路连接标识符DLCI由高、低两部分共10比特组成,用于惟一标识一个虚连接。

  命令/响应位C/R与高层应用有关,帧中继本身并不使用。

  扩展地址位EA为“0”表示下一字节仍为地址,为“1”表示地址结束,用于对地址字段进行扩展。对于2字节地址,其EA0为“0”、EA1为“1”。

  发送方将前向显示阻塞通知位FECN置“1”,用于通知接收方网络出现阻塞;接收方将反向显示阻塞通知位PECN置“1”,用于通知发送方网络出现阻塞。

  可丢弃位DE由用户设置,若置“1”,表示当网络发生阻塞时,该帧可被优先丢弃。
