ISDN的接口及配置

　　1.ISDN的用户一网络接口

　　ISDN系统结构主要讨论用户和网络之间的接口，该接口也称为数字位管道。用户一网络接口是用户设备和ISDN交换系统之间通过比特流的“管道”，元论数字位来自数字电话、数字终端、数字传真机还是任何其它设备，它们都能通过接口双向传输。

　　用户一网络接口用比特流的时分复用技术支持多个独立的通道。在接口规范中定义了比特流的确切格式及比特流的复用。CCITT定义了两种用户一网络接口的标准，它们是基本速率接口BRI （Basic Rate ISDN）和一次群（基群）速率接口PRI（Primary Rate ISDN）。

　　基本速率接口 BRI 是将现有电话网的普通用户线作为 ISDN 用户线而规定的接口，是更常用的 ISDN 用户一网络接口。 BRI 接口提供了两路 64kbps 的 B （载荷）信道和一路 16kbps 的 D （信令）信道，即 2B+D ，用户能利用的更高传输速率为64×2+16=144kbps.B信道用于传输语音和数据，可以与任何电话线一样连接。D信道用于发送B信道使用的控制信号（即信令）或用于低速的分组数据传输。BRI一般用于较低速率的系统中。

　　一次群速率接口 PRI 有两种：一种 PRI 接口提供30路 64kbps 的 B 信道和一路 64kbps 的 D 信道，即 30B+D ，其传输速率与 2.048Mbps 的脉码调制（ PCM ）的基群相对应；另一种 PRI 接口提供23路 64kbps 的 B 信道和一路 64kbps 的 D 信道，即23B+D，其传输速率与1.544Mbps的PCM基群相对应。同样，B信道用于传输语音和数据，D信道用于发送B信道使用的控制信号或用于用户分组数据传输。 PRI一般用于需要更高速率的系统中。

　　2.ISDN的配置

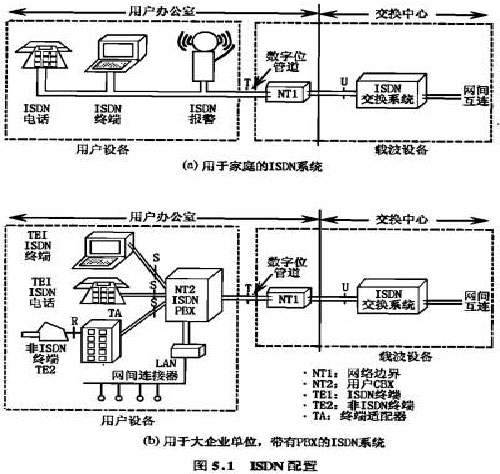

　　图5.1（a）是用于家庭或小型企事业单位的配置，在用户设备和ISDN交换系统之间设置一个网络终端设备NTL NT1设置在靠近用户设备一边，利用电话线与数公里外的ISDN交换系统相连。 NT1装有一个连接器，元源总线电缆可插入连接器，更多可接8个ISDN电话、终端或其它设备，连接方法与接入总线局域网的方法相同。NT1上的连接器是用户和网络的界面。NT1不仅起连接器的作用，它还包括网络管理、测试、维护和性能监视等功能。在无源总线上的每个设备有一个惟一的地址，NT1还要解决争用问题，即当几个设备同时访问总线时，由NT1来决定哪个设备获得总线访问权。从OSI参考模型来看，NT1是一个物理层设备。

　　对于大的企事业单位，因为要同时进行很多电话对话，总线无法及时处理，所以需要用如图5.1（b）的配置。在这种配置中有一个网络终端设备NT2（实际上NT2和NT1就是前面介绍过的CBX），NT2与NT1连接，并对各种电话、终端以及其它设备提供真正的接口。NT2与ISDN交换系统没有本质上的差别，只是规模比较小。在单位内部通电话或数字通信只需拨4位数字的分机号码，与ISDN交换系统元关。 CBX专门分配一个通道与数字位管道连接，拨一个“9”，就能和外线相连。

　　CCITT定义了R、S、T和U四个参考点（见图5.1）。U参考点连接ISDN交换系统和NT1，可采用双绞线或光纤；T参考点是NT1上提供给用户的连接器；S参考点是ISDN的CBX与ISDN终端的接口；R参考点利用多个不同的接口连接终端适配器和非ISDN终端。
