2020年8月自考真题:请根据以上描述,绘制出数据流程图。

2021年01月01日    来源: 自考365   字体:   打印

2021年自考备考已经开始,自考历年真题对考生来说是十分宝贵的资料,考前每道真题至少要做1-2遍才会事半功倍。自考365网给大家整理了2020年8月《管理信息系统》自考真题及答案解析,一起来试试吧!

扫码入群>>获取自考公共课全套真题及答案解析

自考真题答案解析

某企业物资供应管理业务流程如下:

 (1)供应商发出货物,将发货单提交给仓库进行收货处理,仓库主管查询订货合同,将不合格的发货单退回给供应商,将合格的发货单提交给库管员;

 (2)库管员对货物进行质量检验处理,若货物检验不合格,则进行退货处理,向供应商开具退货单;

 (3)如货物检查合格则提交给记账员进行入库处理,记账员登记库存台账,并开具入库单,同时向财务料发出付款通知单。

请根据以上描述,绘制出数据流程图。

查看答案解析

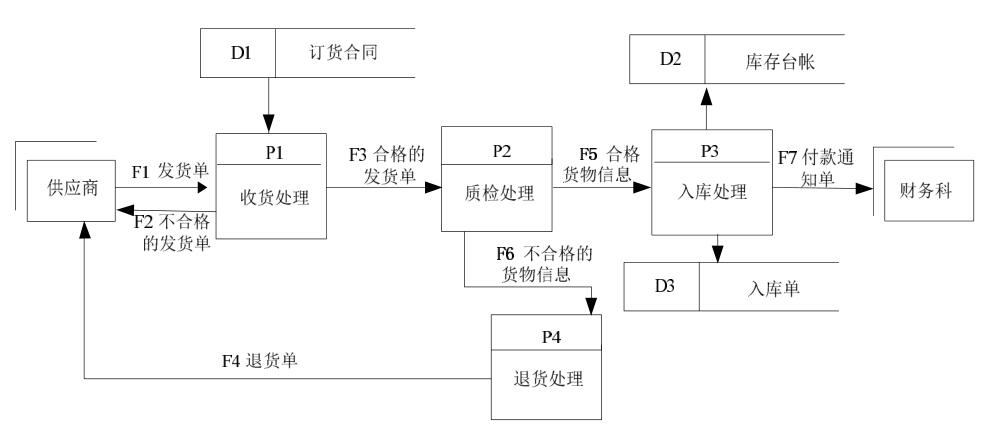

【正确答案】

1

(注:对一项1分,数据流未命名不扣分,数据流箭头指向错误或连接错误各扣1分,满分10分。)
